はんだ付けの虚報を解決！3D AOIとAIで変わる品質管理

2023年5月16日2026年3月8日

製造現場の進化は止まりません。現在、SMT（表面実装技術）ラインにおける品質確保の要となっているのが自動光学検査（AOI）です。しかし、現場を悩ませるのが「虚報（過検出）」の問題。せっかく導入した自動検査も、判定が不安定では逆に目視確認の工数が増え、最悪の場合は正常な基板まで誤って廃棄してしまうリスクを孕んでいます。

そこで今、大きな注目を集めているのが「3D検査」と「AI」の融合です。この記事では、従来手法の限界をどう突破し、3D検査がもたらす生産効率化のメリット、そしてSMTラインで人気の最新機種とリアルな導入コストについて詳しく解説します。

『そもそもAOIがSMTライン全体の中でどのような位置づけにあるのかおさらいしたい』という方は、まずこちらのSMT工程の基礎から流れを解説した記事をご覧ください。

この記事の目次（クリックでジャンプ）

SMT工程における3D AOIの重要な役割

自動光学検査装置（AOI）は、プリント基板（PCB）の品質を高精度で自動検査する重要な役割を担っています。

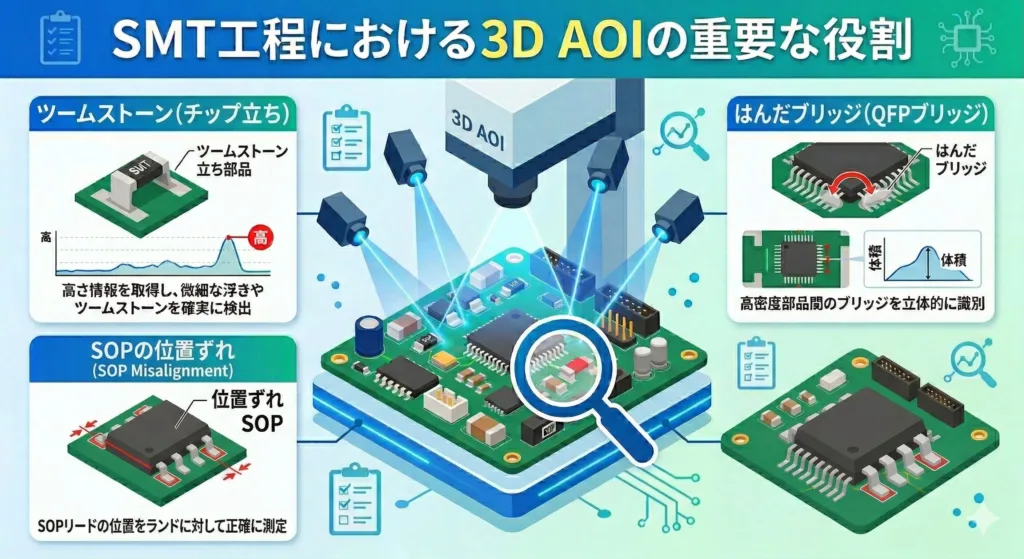

かつての2D画像による平面的な比較から、現在は高解像度カメラとレーザー三角測量などの技術を用いて、基板を3次元的にスキャンする3D検査へとシフトしています。2D検査では見逃しやすかった以下のような厄介な欠陥を確実に捉え、0201サイズ以上の極小チップにも対応可能になりました。

特長	具体的な対象・メリット
1. 部品検出の高度化	【対象】極小チップ、極端な立ち上がり（ツームストーン現象）【効果】微小な位置ずれや欠落まで正確に把握可能。
2. 接合部の立体測定	【対象】 BGA、QFNなどの見えにくい電極接合部【効果】はんだの「高さ・体積・形状」を正確な数値として評価。
3. 物理的制約の克服	【対象】背の高い部品の周辺、基板の反り【効果】カメラの死角になる「影」の影響を排除し、基板全体の歪みも検査。

AOIの導入や条件出しを成功させるには、装置の知識だけでなく『正しいはんだ付け』や『品質管理』の基礎知識が不可欠です。現場で発生する不良の根本原因を見極める力をつけたい方は、製造業に特化した技術系通信講座で体系的に学んでみるのもおすすめです。

👉現場で役立つ技術系通信講座のラインナップを確認する

3D検査が「虚報問題」の救世主になる理由

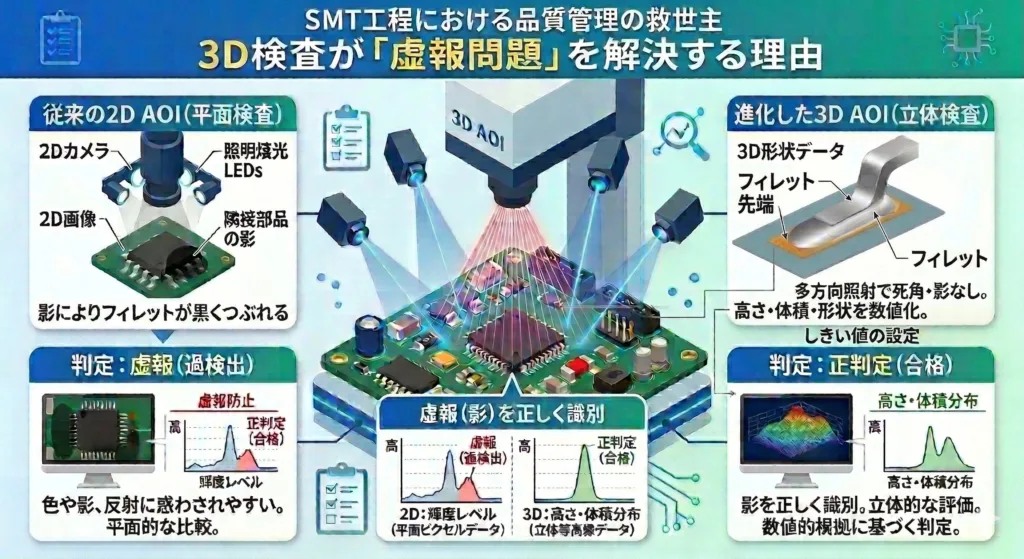

多くの現場を疲弊させる「虚報（正常なものを不良と判定する）」の根本原因は、2D検査の限界にあります。

なぜ虚報は起きるのか？

2Dでは「色」や「影」の濃淡ではんだを判断します。そのため、光の反射具合が変わったり、隣接する部品の影が落ちたりするだけで「はんだ不足」と誤判定してしまうのです。

3D検査による解決

3D検査は、複数の角度からのカメラ画像やレーザー、位相シフト技術などを用いて立体的に測定します。

項目	詳細
最大のメリット	「影」や「基板の色」に惑わされず、数値的な根拠に基づいた絶対的な判定が可能。
もたらされる結果	虚報が劇的に減り、不必要な目視デバッグの工数削減と、見逃しによる次工程への不良流出を強力に防ぐ。

3D AOI導入がもたらす「3つの最大メリット」と投資対効果

2Dから3Dへのアップグレードは、高密度基板の品質管理を劇的に強化します。
現場にもたらされる具体的な変化を比較表にまとめました。

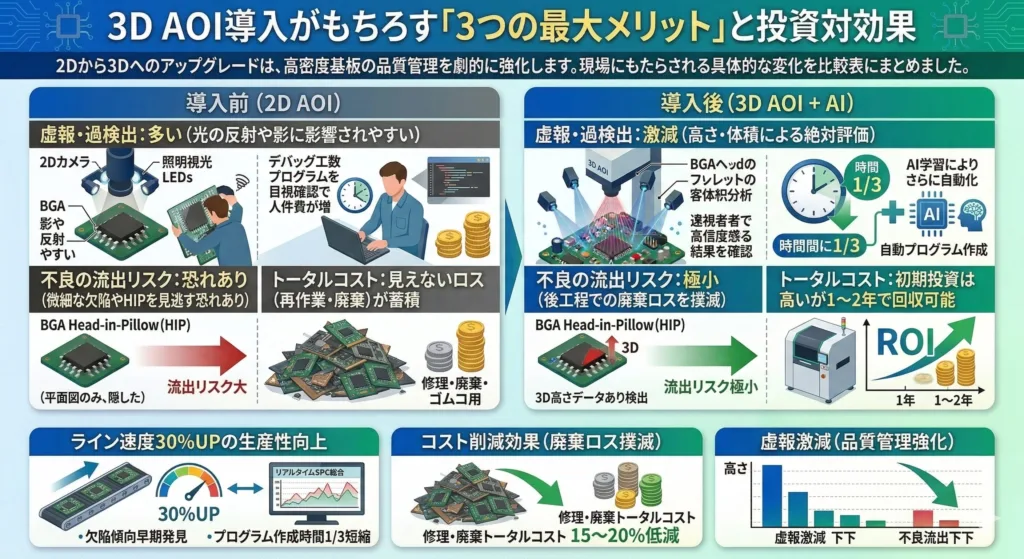

【2D検査と3D検査の導入効果比較表】

比較項目	導入前（2D AOI）	導入後（3D AOI + AI）
虚報・過検出	多い（光の反射や影に影響されやすい）	激減（高さ・体積による絶対評価）
デバッグ工数	虚報の目視確認で人件費が増大	最小限（AI学習によりさらに自動化）
不良の流出リスク	微細な欠陥やHIPを見逃す恐れあり	極小（後工程での廃棄ロスを撲滅）
トータルコスト	見えないロス（再作業・廃棄）が蓄積	初期投資は高いが1〜2年で回収可能

ライン速度30%UPの生産性向上
検査結果はリアルタイムでデータ化され、SPC（統計的プロセス管理）と統合されます。
欠陥の傾向を早期発見し、プログラム作成時間を1/3に短縮する機能でライン立ち上げを圧倒的に効率化します。

コスト削減効果
スクラップ基板が一度のトラブルで数十万円規模の廃棄ロスを生むこともあります。
3D AOIの高スループットで再加工率を低下させ、修理・廃棄にかかるトータルコストを15〜20%低減します。

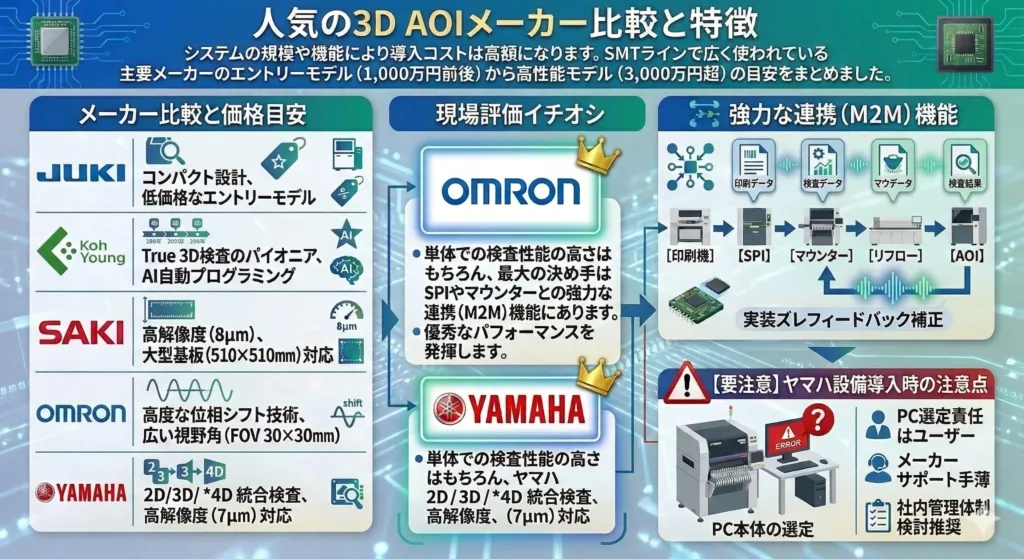

メーカー	価格目安 (円)	主な特徴
JUKI	800万〜1,500万円	コンパクト設計、低価格なエントリーモデル
Koh Young	1,500万〜2,500万円	True 3D検査のパイオニア、AI自動プログラミング
SAKI	2,000万〜3,000万円	高解像度（8μm）、大型基板（510×510mm）対応
オムロン	2,000万〜3,000万円以上	高度な位相シフト技術、広い視野角（FOV 30×30mm）
ヤマハ	2,500万円前後	2D/3D/4D統合検査、高解像度（7μm）対応

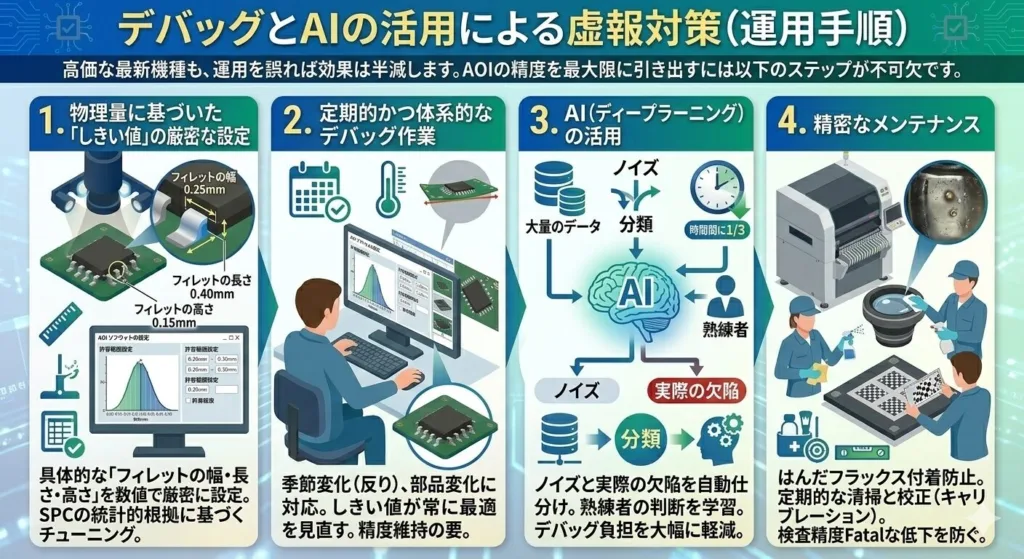

デバッグとAIの活用による虚報対策（運用手順）

高価な最新機種も、運用を誤れば効果は半減します。AOIの精度を最大限に引き出すには以下のステップが不可欠です。

STEP

物理量に基づいた「しきい値」の厳密な設定

3D AOI最大の強みは、2Dのような「色の濃淡」や「面積」といった曖昧な基準ではなく、「フィレットの幅・長さ・高さ」といった具体的な物理量を計測できる点にあります。

ガルウィング（L字）リードなどの各部位に対して、製品ごとに最適な「しきい値（許容範囲）」を数値で設定し、SPCの統計的根拠に基づいてチューニングしていくことが、虚報を防ぐ最も重要な第一歩です。

STEP

定期的かつ体系的なデバッグ作業

季節による基板の反りや部品の微妙な変化に対応するため、定期的なデバッグ（検査プログラムの微調整）が必須です。

設定したしきい値が常に最適かを見直す作業が精度を維持する要となります。

STEP

AI（ディープラーニング）の活用

最新機種のAIを用いて、ノイズと実際の欠陥を自動仕分けさせ、熟練者の判断をシステムに学習させることで、デバッグやしきい値調整の負担を大幅に軽減できます。

STEP

精密なメンテナンス

長期間の運用では、はんだフラックスなどがレンズに付着し検査精度が致命的に落ちます。

定期的な清掃とキャリブレーション（校正）は欠かせません。

3Dデータを活用してしきい値を適切にチューニングするには、SPC（統計的工程管理）の考え方が大きな武器になります。現場の実務に直結する品質管理のアプローチについては、こちらのQC検定3級の解説記事も参考にしてください。

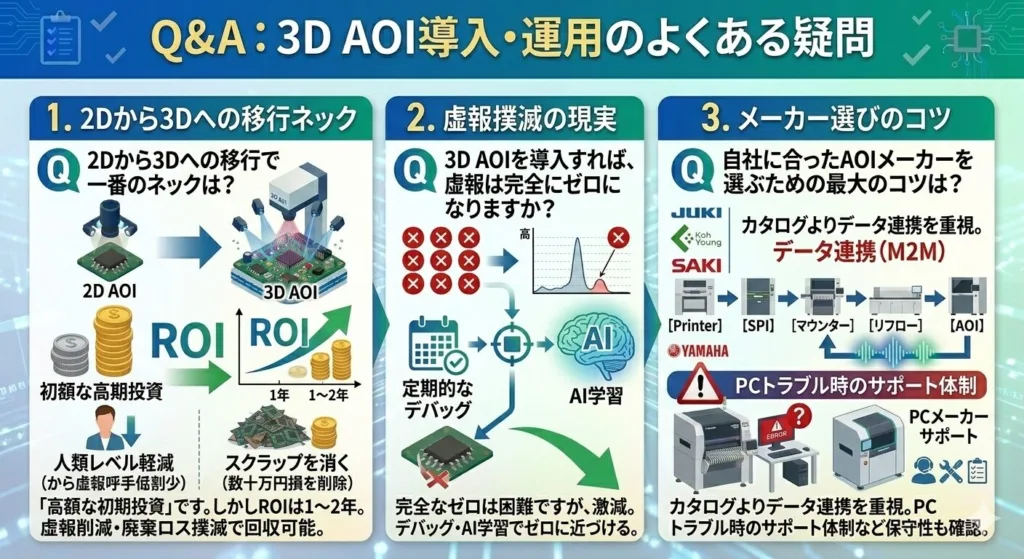

Q&A：3D AOI導入・運用のよくある疑問

2Dから3Dへの移行で一番のネックは何ですか？: 「高額な初期投資」です。しかし、虚報削減による人件費圧縮と、数十万円規模になり得る基板廃棄ロスの撲滅をシミュレーションすれば、多くの場合1〜2年以内で投資回収（ROI）が可能です。
3D AOIを導入すれば、虚報は完全にゼロになりますか？: 完全なゼロは困難ですが、2D検査とは比較にならないほど劇的に減少します。残った虚報は、前述した定期的な「デバッグ」と「AI学習」によって限りなくゼロに近づけていくのが正しい運用です。

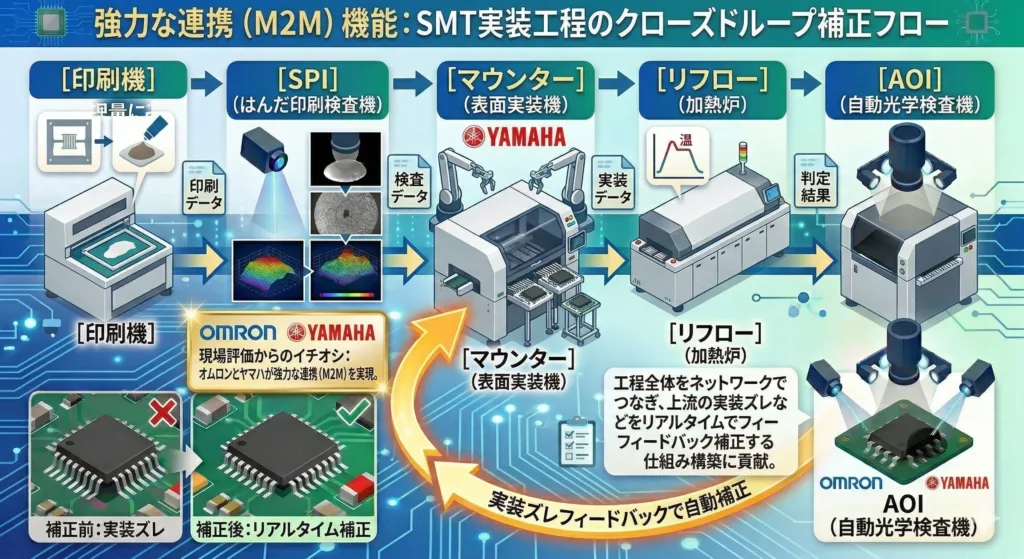

自社に合ったAOIメーカーを選ぶための最大のコツは何ですか？: カタログスペックだけでなく、自社ラインの「SPI」や「実装機」とスムーズにデータ連携できるかを重視してください。また、PCトラブル時のサポート体制など、運用後のリアルな保守性も必ず確認しましょう。

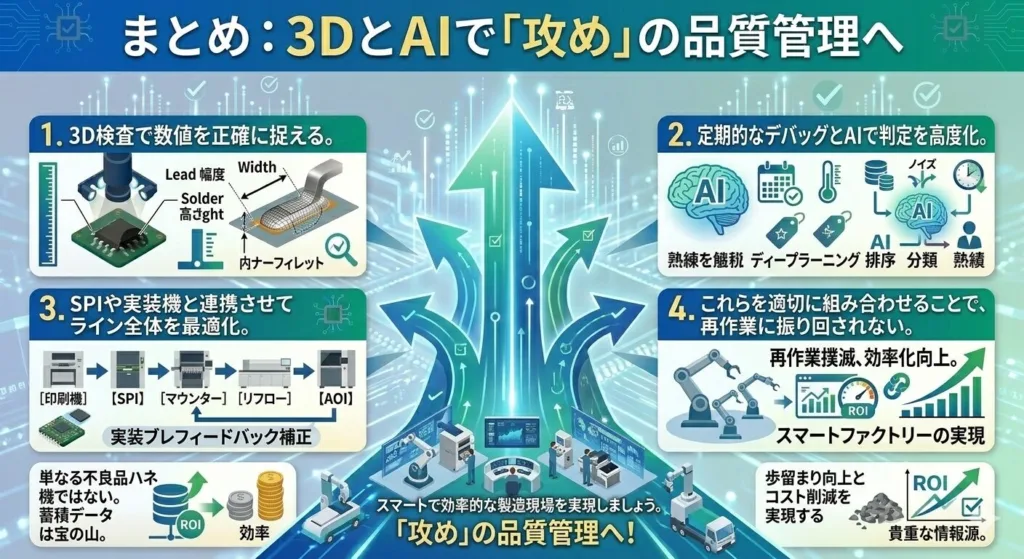

まとめ：3DとAIで「攻め」の品質管理へ

自動光学検査（AOI）は、単なる「不良品ハネ機」ではありません。蓄積されたデータは、歩留まり向上とコスト削減を実現する貴重な情報源です。

3D検査で数値を正確に捉え、定期的なデバッグとAIで判定を高度化し、SPIや実装機と連携させてライン全体を最適化する。

これらを適切に組み合わせることで、再作業に振り回されない、スマートで効率的な製造現場を実現しましょう。
