クリームはんだを使うと、電子工作のはんだ付けが驚くほど簡単・きれいに仕上がります。基本の使い方から選び方・加熱法まで、製造現場の経験をもとにわかりやすく解説します。
✅ クリームはんだが電子工作に向いている理由
✅ 失敗しない使い方の基本手順
✅ 用途別の選び方と準備のポイント
✅ きれいに仕上がる印刷・塗布の技術
✅ リフロー・はんだごてを使った正しい加熱法
✅ 品質を保つ保存・安全管理のコツ
基板のランドに塗って加熱するだけで、細かな部品もきれいに実装できる優れもの。
しかし、選び方・塗り方・加熱方法を間違えると、ブリッジや不良の原因にもなります。
この記事では、初心者でも失敗しないための基本手順・温度管理・保存・安全対策まで、図解でわかりやすく解説します。
今日からあなたも“プロの仕上がり”を実現しましょう。
クリームはんだは電子工作を変える魔法
電子工作をしていると、「はんだ付けが難しい」「うまく溶けない」と感じることはありませんか？
そんな悩みを解決するのが**クリームはんだ（Solder Paste）**です。
クリームはんだは、ただの材料ではなく、あなたの作品をプロ並みに仕上げる“魔法のペースト”。
この記事では、選び方から印刷、加熱、保存、安全管理までをやさしく解説します。
読めば、初心者でも失敗せずキレイなはんだ付けができるようになります。

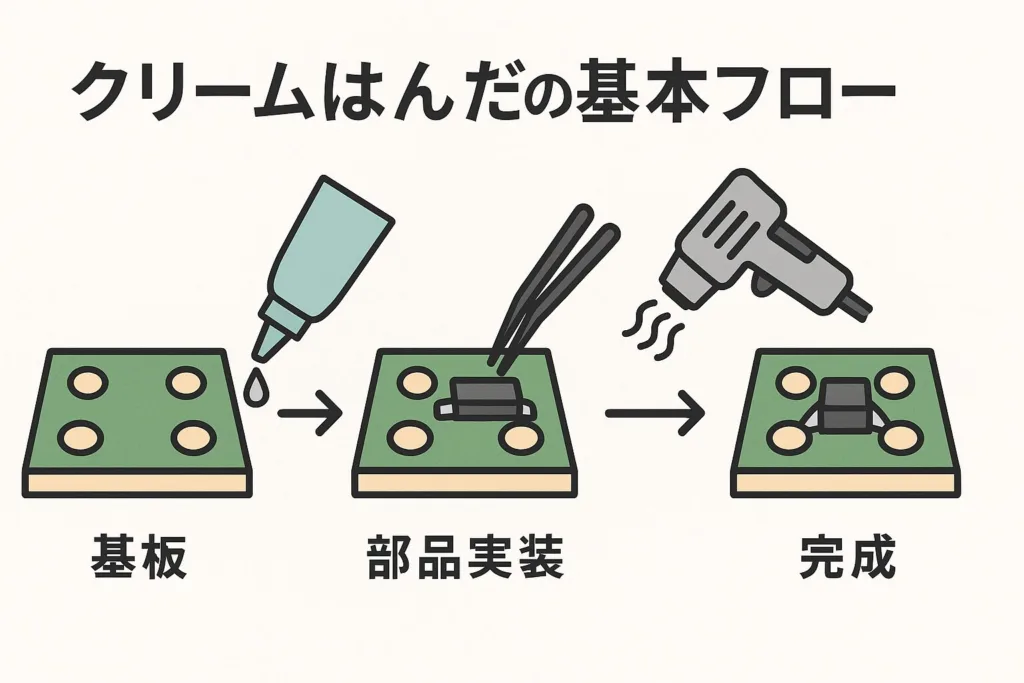

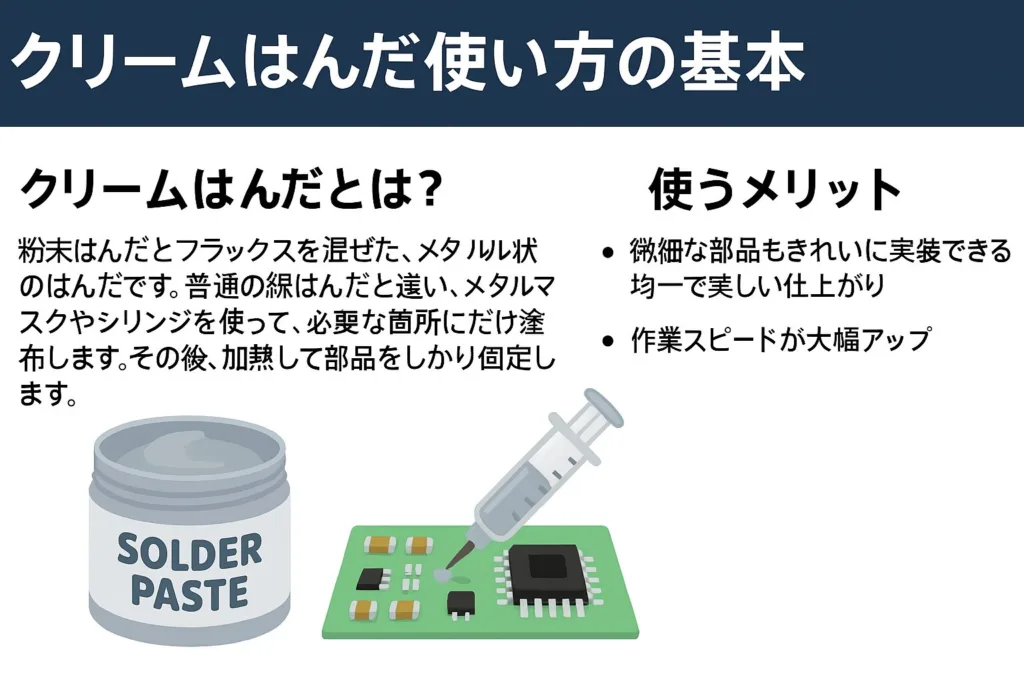

クリームはんだ使い方の基本
クリームはんだとは？
粉末はんだとフラックスを混ぜた、クリーム状のはんだです。
普通の線はんだと違い、メタルマスクやシリンジを使って、必要な箇所にだけ塗布します。
その後、加熱して部品をしっかり固定します。
使うメリット
- 微細な部品もきれいに実装できる
- 均一で美しい仕上がり
- 作業スピードが大幅アップ
ポイントまとめ
- メタルマスクを使えば精密作業もラクに
- 均一な塗布でハンダブリッジを防止
- 初心者でも安定した仕上がりに

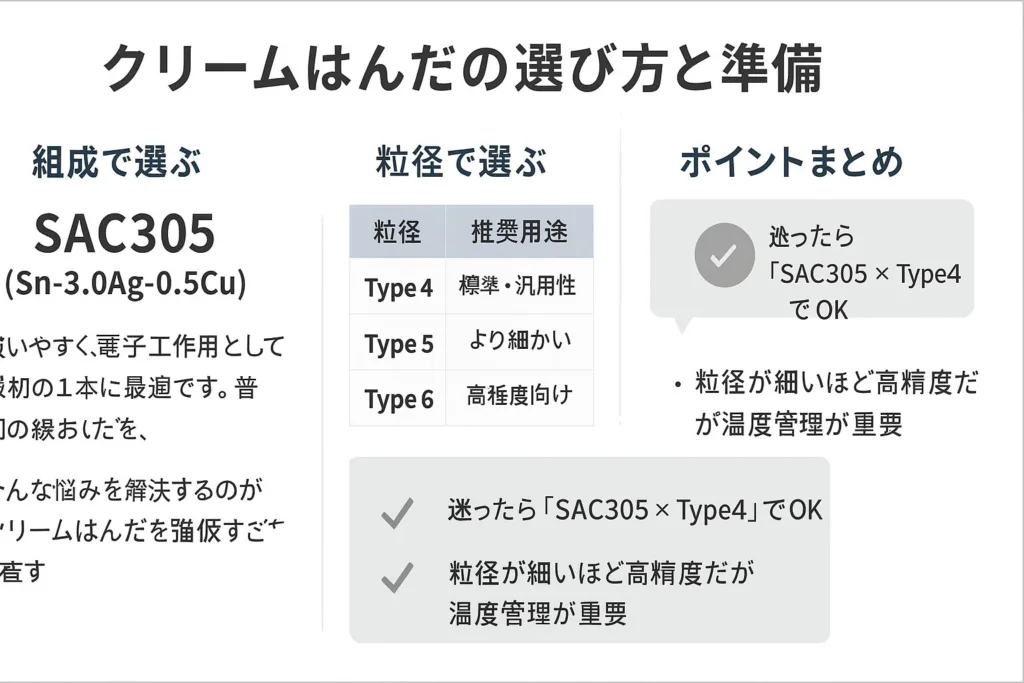

クリームはんだの選び方と準備
組成で選ぶ
最も一般的なのは SAC305（Sn-3.0Ag-0.5Cu）。
扱いやすく、電子工作用として最初の1本に最適です。

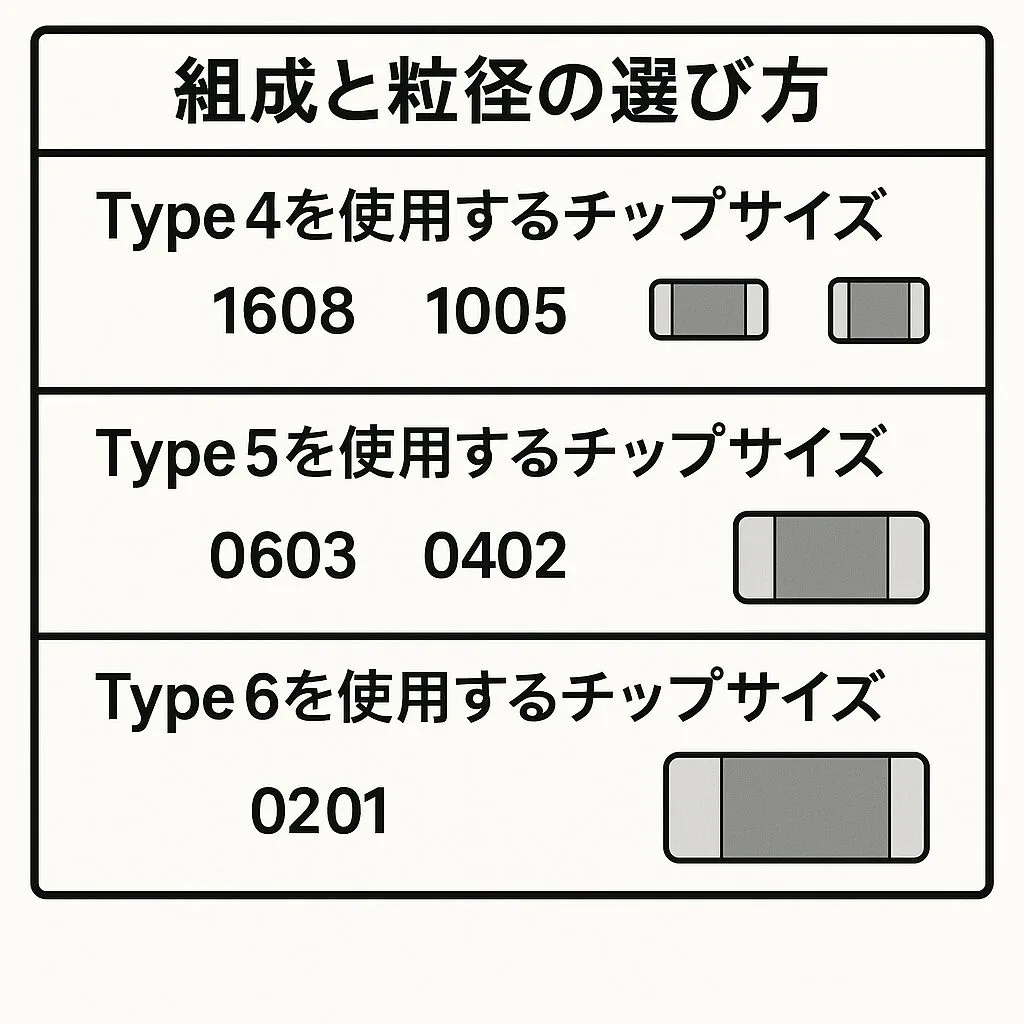

粒径で選ぶ
| 粒径 | 特徴 | 推奨用途 |
|---|---|---|
| Type4 | 標準・汎用性◎ | 一般的な電子工作 |
| Type5 | より細かい | 微細チップ（0603以下） |
| Type6 | 高精度向け | 研究・高密度実装 |
ポイントまとめ
- 迷ったら「SAC305 × Type4」でOK
- 粒径が細いほど高精度だが温度管理が重要

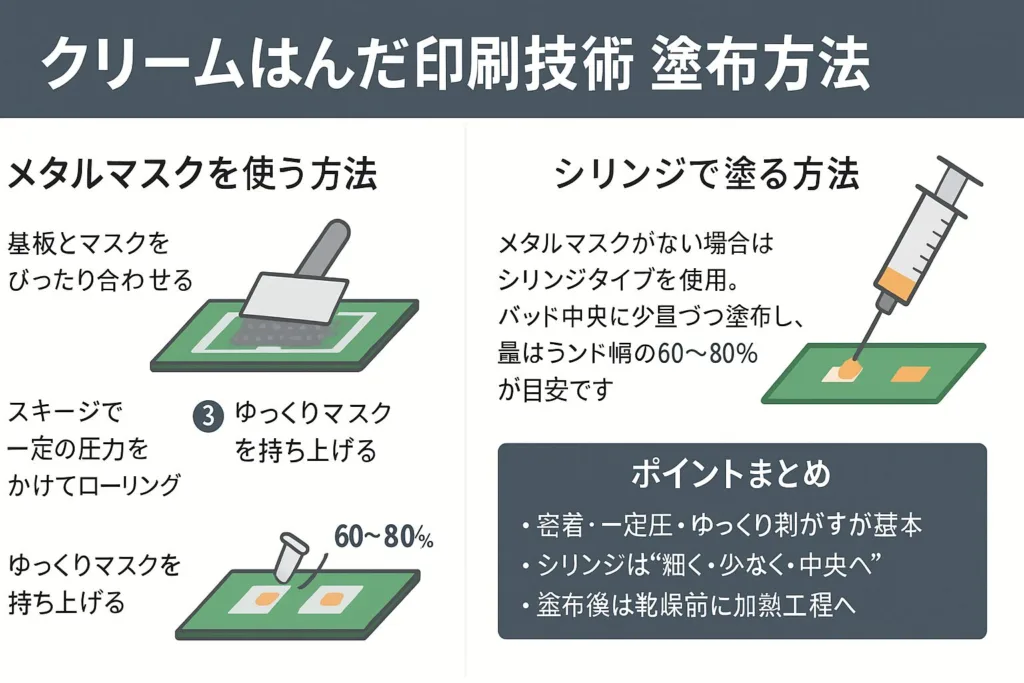

クリームはんだ印刷技術（塗布方法）

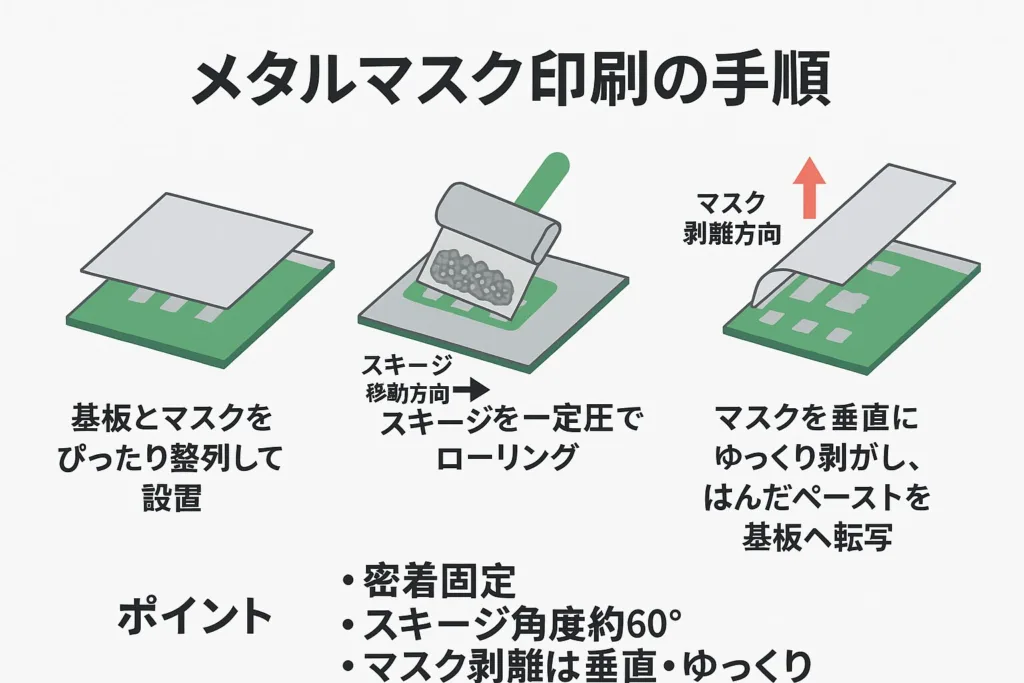

メタルマスクを使う方法
- 基板とマスクをぴったり合わせる
- スキージで一定の圧力をかけてローリング
- ゆっくりマスクを持ち上げる
シリンジで塗る方法
メタルマスクがない場合はシリンジタイプを使用。
パッド中央に少量ずつ塗布し、**量はランド幅の60〜80％**が目安です。
ポイントまとめ
- 密着・一定圧・ゆっくり剥がすが基本
- シリンジは“細く・少なく・中央へ”
- 塗布後は乾燥前に加熱工程へ
電子工作の趣味を「武器」に
ここまで読んでクリームはんだの扱いを理解できたなら、あなたはすでに製造現場で通用する基礎知識を持っています。 好きなことを仕事にして、さらにスキルアップできる環境を探してみませんか？

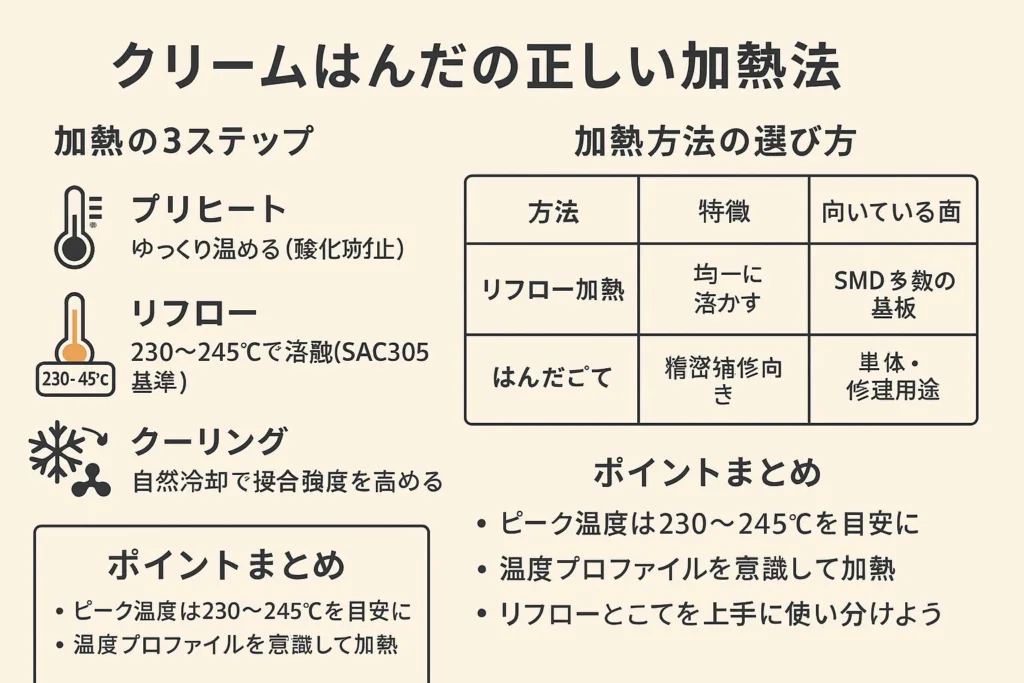

クリームはんだの正しい加熱法

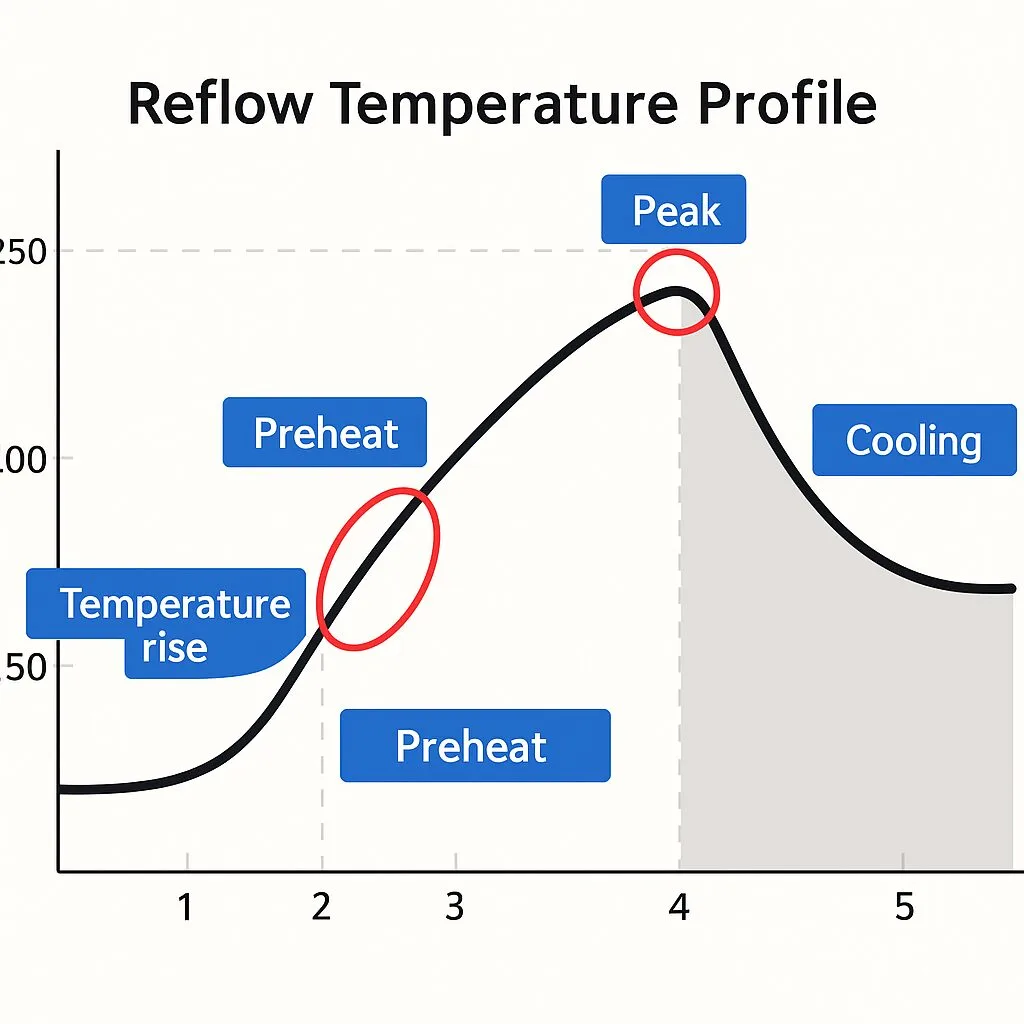

加熱の3ステップ
- プリヒート：ゆっくり温める（酸化防止）
- リフロー：230〜245℃で溶融（SAC305基準）
- クーリング：自然冷却で接合強度を高める
加熱方法の選び方
| 方法 | 特徴 | 向いている場面 |
|---|---|---|
| リフロー加熱 | 均一に溶かす | SMD多数の基板 |
| はんだごて | 精密補修向き | 単体・修理用途 |
ポイントまとめ
- ピーク温度は230〜245℃を目安に
- 温度プロファイルを意識して加熱
- リフローとこてを上手に使い分けよう

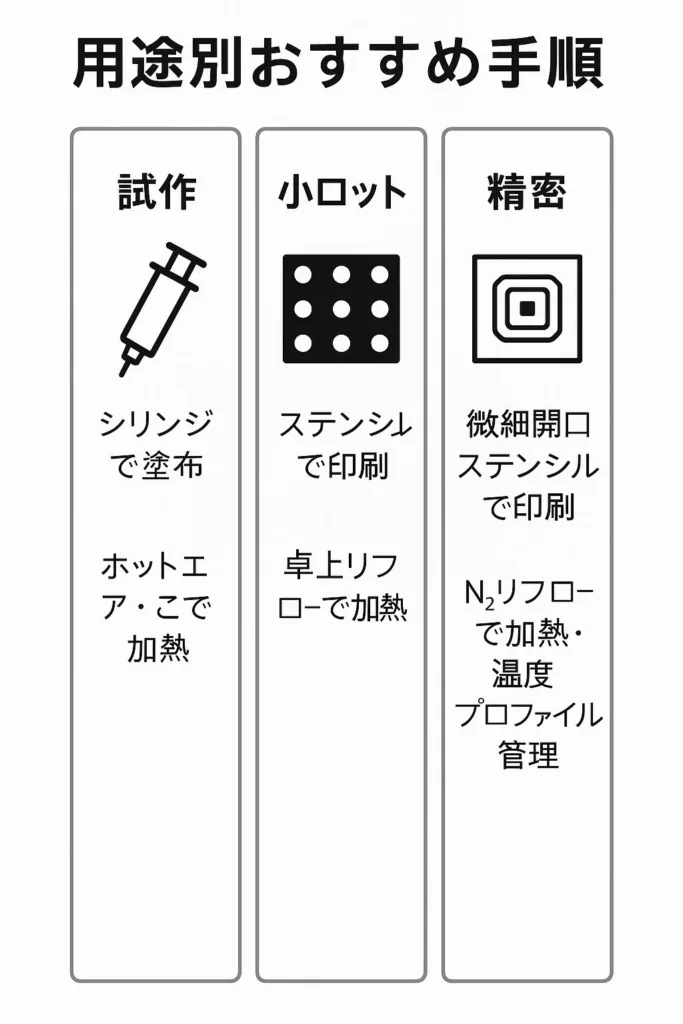

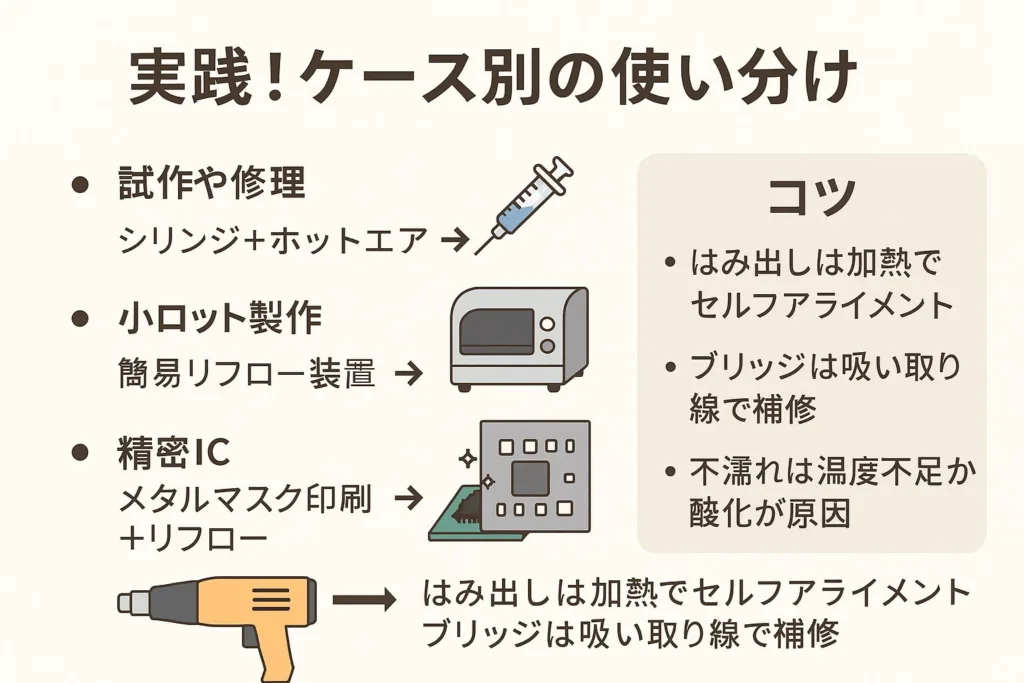

実践！ケース別の使い分け
- 試作や修理 → シリンジ＋ホットエア
- 小ロット製作 → 簡易リフロー装置
- 精密IC → メタルマスク印刷＋リフロー
コツ
- はみ出しは加熱でセルフアライメント
- ブリッジは吸い取り線で補修
- 不濡れは温度不足か酸化が原因

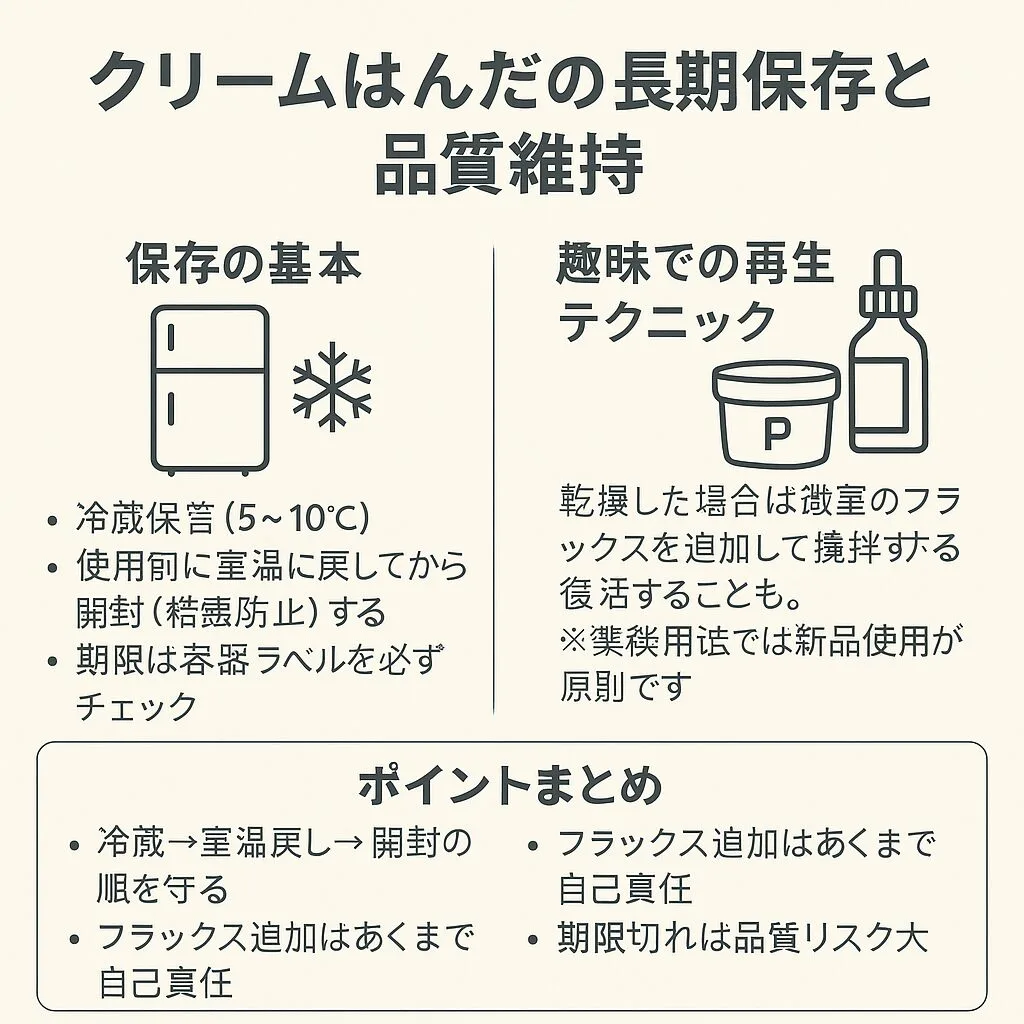

クリームはんだの長期保存と品質維持

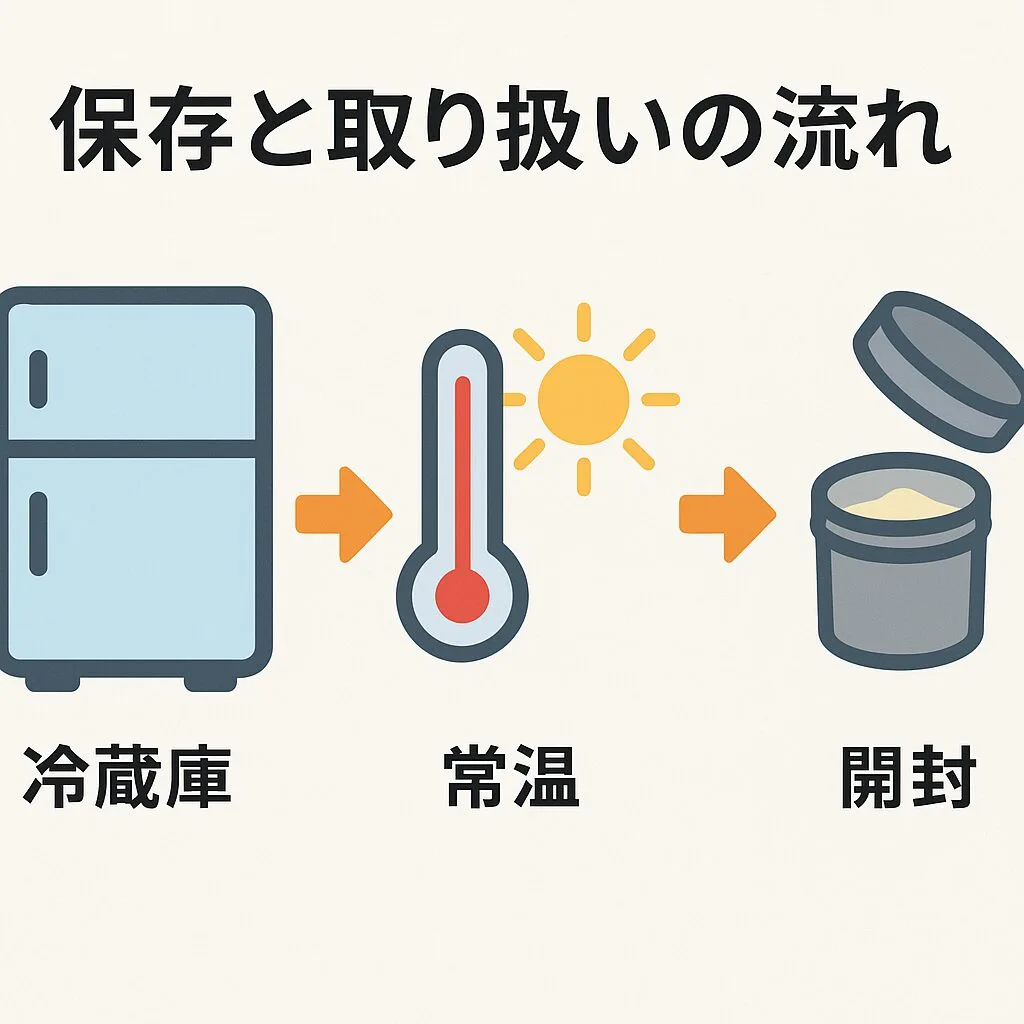

保存の基本
- 冷蔵保管（5〜10℃）
- 使用前に室温に戻してから開封（結露防止）
- 期限は容器ラベルを必ずチェック
趣味での再生テクニック
乾燥した場合は微量のフラックスを追加して撹拌すると復活することも。
※業務用途では新品使用が原則です。
ポイントまとめ
- 冷蔵→室温戻し→開封の順を守る
- フラックス追加はあくまで自己責任
- 期限切れは品質リスク大

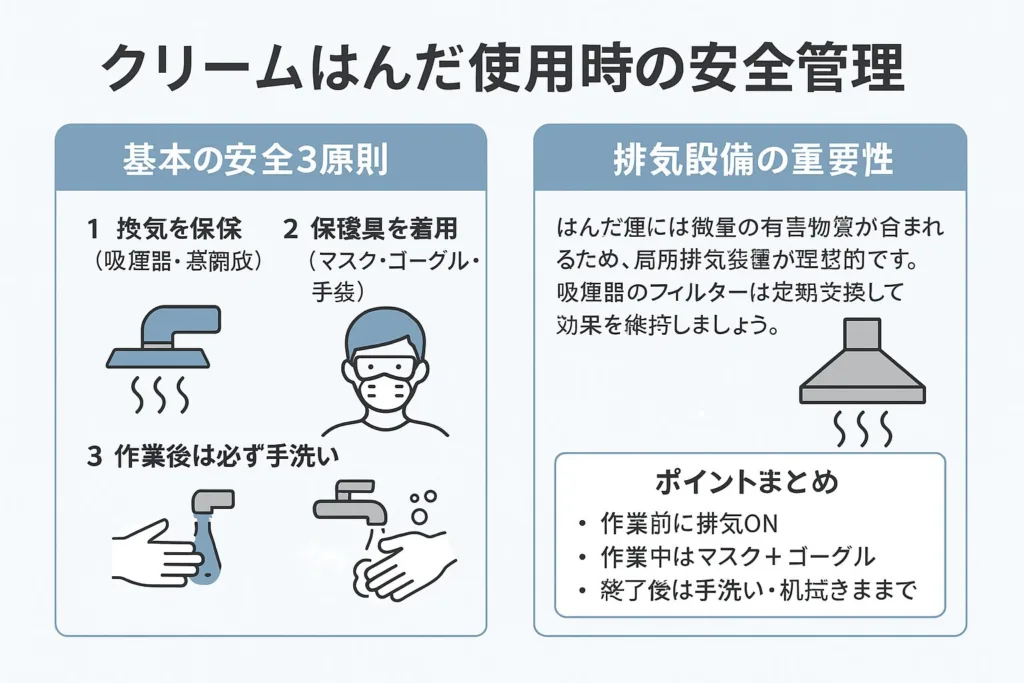

クリームはんだ使用時の安全管理
基本の安全3原則
- 換気を確保（吸煙器・窓開放）
- 保護具を着用（マスク・ゴーグル・手袋）
- 作業後は必ず手洗い
排気設備の重要性
はんだ煙には微量の有害物質が含まれるため、局所排気装置が理想的です。
吸煙器のフィルターは定期交換して効果を維持しましょう。

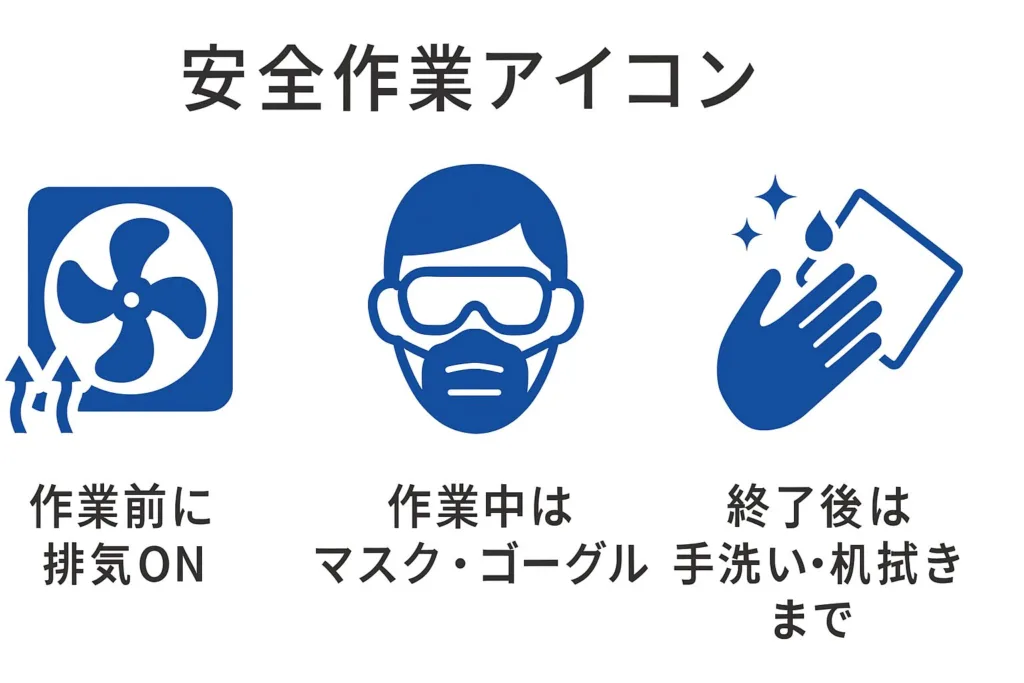

ポイントまとめ
- 作業前に排気ON
- 作業中はマスク＋ゴーグル
- 終了後は手洗い・机拭きまで

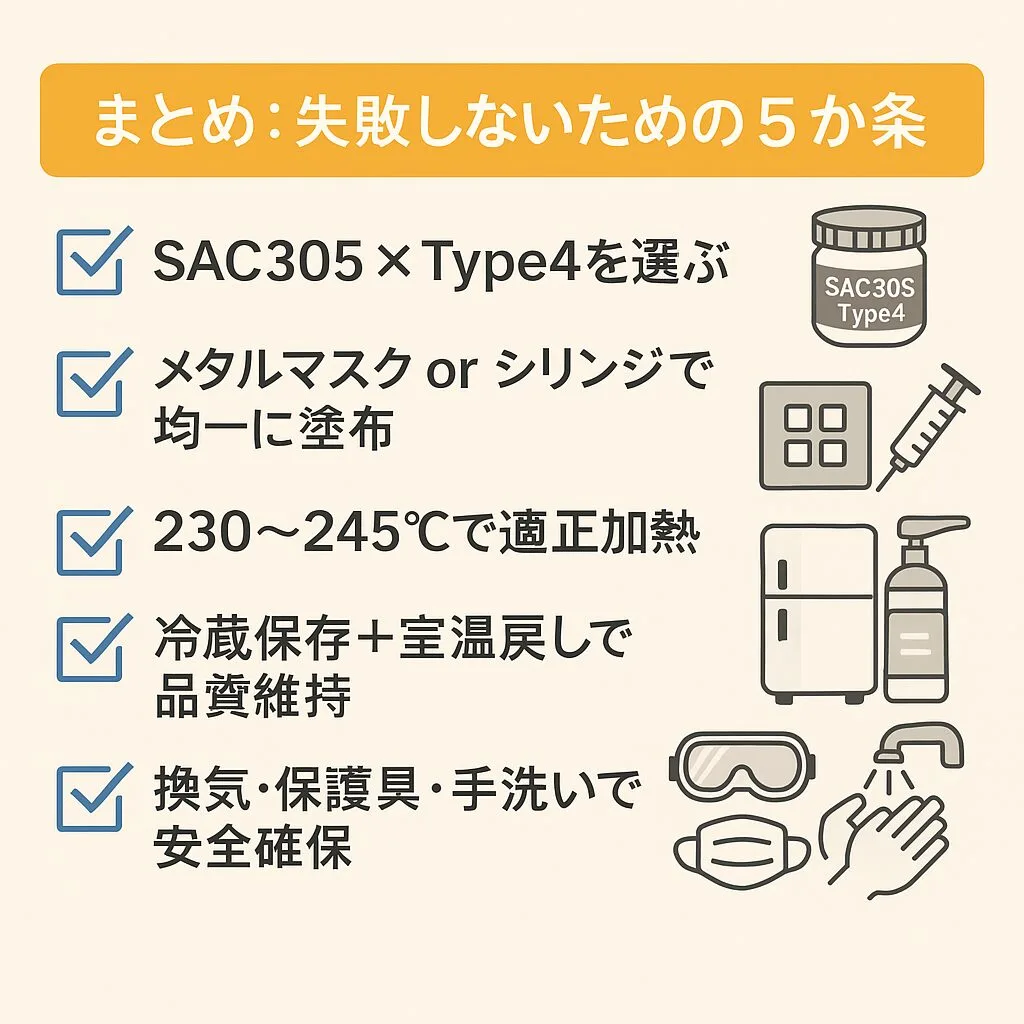

まとめ：失敗しないための5か条
- SAC305 × Type4を選ぶ
- メタルマスク or シリンジで均一に塗布
- **230〜245℃**で適正加熱
- 冷蔵保存＋室温戻しで品質維持
- 換気・保護具・手洗いで安全確保
本格的に技術を学びたい方へ
電子工作だけでなく、製品レベルの品質管理や電子回路の基礎を体系的に学びたい場合は、企業の教育研修でも使われているJTEXの通信講座が近道です。 独学では限界がある「プロのノウハウ」を自宅で習得できます。

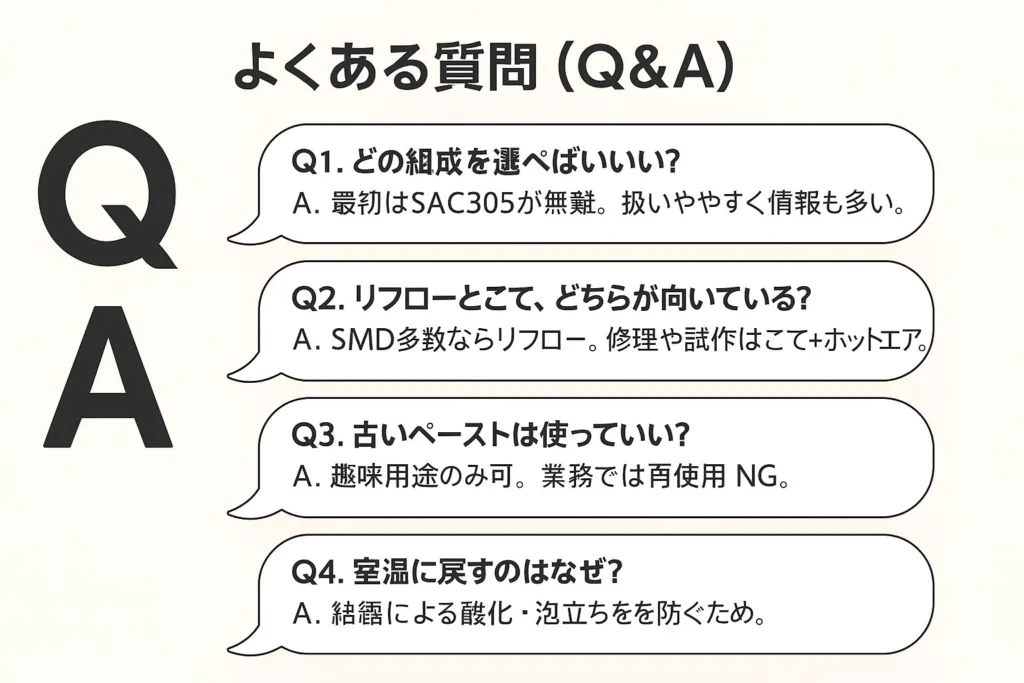

よくある質問（Q&A）
エンディングメッセージ
クリームはんだを理解すれば、電子工作のクオリティが一段上がります。
選び方・塗り方・温度管理・保存・安全――
どれも小さな積み重ねが「美しい実装」につながります。
あなたの作品づくりに、この記事が少しでも役立ちますように。
電子工作で「クリームはんだ」は、ただの材料ではありません。
選び方・塗り方・加熱・保存・安全管理までを正しく押さえるだけで、仕上がりと歩留まりが見違えるほど安定します。この記事では、今日から実践できる最短手順でやさしく解説します。
