SMTメタルマスクメーカー12社と現場力を高める自社修正術

2023年1月29日2026年2月22日

SMT工程（表面実装）のハンダ付けに使われる治具、「メタルマスク」。ステンレス鋼（SUS304など）の厚み0.1～0.2mm程度の薄い板に、レーザー加工等で開口部を形成したものです。

基板のランド部にのみ正確にクリームはんだを転写する役割を持ち、実装における印刷品質の約70%はこのメタルマスクに左右されると言っても過言ではありません。

この記事では、国内の主要メタルマスクメーカーを紹介するとともに、QCDを劇的に高めるための「自社での開口部修正ノウハウ」について解説します。選定や運用に迷っている方のヒントになれば幸いです。

💡 あわせて読みたい
メタルマスクの選定と並んで重要なのが「クリームはんだ」の選定です。はんだのコストダウンや最適な運用方法については、こちらの記事で詳しく解説しています。

この記事の目次（クリックでジャンプ）

国内メタルマスクメーカー12社一覧

普段お世話になっているメーカーから新規開拓の候補まで、自社工場で生産している国内メーカーを一覧表にしました。（※商社経由は含まず、実際に使用したことのある8社を含みます）

メーカー名	本社	国内工場	海外工場
タク技研	長野県	長野県	マレーシア
サン工芸	東京都	東京都	－
中沼アートスクリーン	京都府	京都府	－
メイコーテクノ	神奈川県	神奈川、埼玉、愛知、佐賀	中国、ベトナム
プロセスラボミクロン	埼玉県	埼玉、愛知、佐賀	中国、ベトナム
ボンマーク	東京都	長野県	中国、台湾、タイ
太陽誘電ケミカル	群馬県	群馬県	－
イトウプリント	長野県	長野県、三重県	－
東海神栄電子工業(旧中山理研)	岐阜県	岐阜県	－
ソノコム	東京都	神奈川県、千葉県	－
東京プロセスサービス	神奈川県	神奈川県、石川県	タイ
アサヒテック	愛知県	愛知県	アメリカ、中国、インド

【この表から分かる業界の傾向】

国内だけでも選択肢が豊富にある。
関東地方や長野県など東日本にメーカーが集中しており、コスト競争も激しい。
長野県は時計などの精密製品加工の歴史的背景からメーカーが多い。
プロセスラボミクロンと東京プロセスサービスは同系列会社。

メタルマスク仕様・オプション比較

メーカーによって、標準仕様に追加できるオプション（脱着式、撥水加工、研磨など）に違いがあります。

メーカー名	脱着式枠	撥水加工	コーティング	研磨処理	その他独自技術
タク技研	〇	〇	〇	不要(内壁抜群)	－
サン工芸	〇	〇	－	〇	－
中沼アートスクリーン	－	－	〇	－	メッキ加工、特殊樹脂加工
メイコーテクノ	〇	〇	－	〇	凹凸影響低減、凹凸追従性向上
プロセスラボミクロン	〇	〇	〇	－	－
ボンマーク	〇	－	－	－	－
太陽誘電ケミカル	－	〇	－	独自処理	樹脂コート
イトウプリント	〇	－	－	－	－
東海神栄電子工業	－	－	〇	〇	－
ソノコム	〇	〇	－	〇	－
東京プロセスサービス	－	〇	－	〇	－
アサヒテック	〇	－	〇	－	金属箔微細孔加工

💡選定時の注意点
オプションも魅力的ですが、一番重要なのは「標準仕様での開口部内壁が平滑であること（レーザー切削技術の高さ）」です。基礎技術が高いメーカーを選定した上で、自社の課題に合わせてオプションを追加するのが王道です。

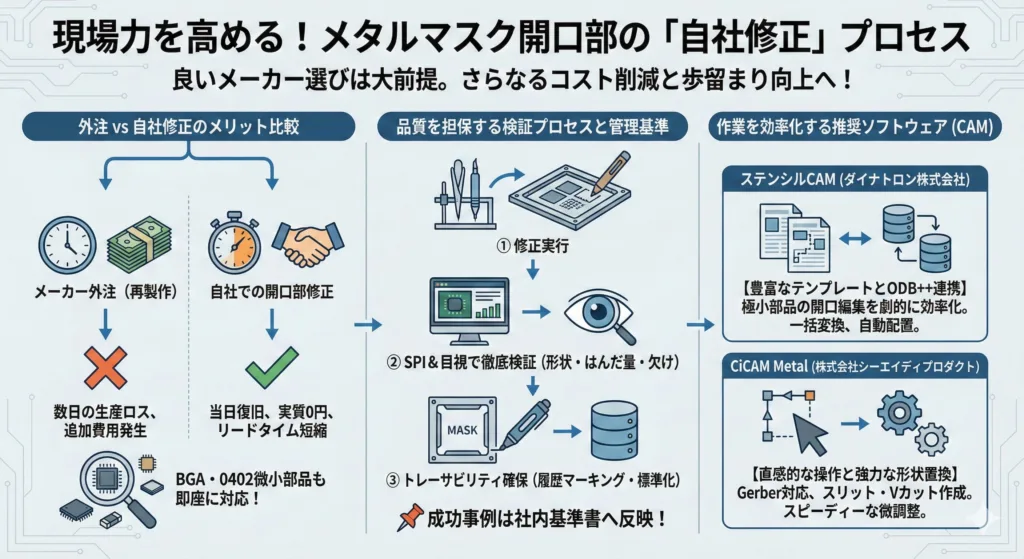

究極の現場力：メタルマスク開口部の「自社修正」

良いメーカーを選ぶことは大前提ですが、現場力をさらに高め、コスト削減と歩留まり向上を実現するために有効なのが「開口部修正を自社で行うこと」です。

外注 vs 自社修正のメリット比較

印刷不良（ブリッジやはんだ不足など）が発生した際、メーカーへ再製作を依頼するのと、自社で修正・調整を行う場合の違いを表にまとめました。

比較項目	メーカー外注（再製作）	自社での開口部修正
即応性（リードタイム）	数日の生産ロスが発生	当日～数時間以内で復旧可能
コスト	数万円／枚の追加費用	実質0円（既存マスクの寿命延長）
PDCAサイクル	遅い	超高速（印刷→修正→評価の社内ループ）
独自のノウハウ	メーカー側に蓄積される	自社の財産としてデータ化・蓄積される

多品種小ロット生産が求められる現代において、BGAや0402サイズ等の微小部品の微調整を即座に行える体制は、新製品立ち上げのリードタイム短縮に直結します。

💡 あわせて読みたい
メタルマスクの自社修正によるリードタイム短縮は、設備稼働率の向上に直結します。SMT工程全体の段取り時間削減やチョコ停対策については、以下の記事も参考にしてください。

品質を担保する検証プロセスと管理基準

自社修正で最も重要なのは、「修正後の品質担保」です。以下の手順と基準でSPI（はんだ印刷検査装置）と目視確認を徹底します。

確認項目	確認方法	合格基準（ターゲット）
開口形状精度	SPI / マイクロメーター / 顕微鏡	設計値に対し±10%以内（幅・高さ±5μm以内）
はんだ量（体積）	SPI体積測定	スペック値の 75% ～ 125%
欠け・バリ	目視 / 拡大鏡	一切なし
連続印刷安定性	実基板連続100回テスト	印刷不良率 0.5%未満
全体歩留まり	実基板テスト	99%以上

📌トレーサビリティの確保
誰が、いつ、どの数値を修正したか、修正履歴をメタルマスク自体にマーキングして追跡できるようにすることが運用上のキーポイントです。成功事例は社内基準書に反映し、次回発注時の最適化に繋げます。

「勘」ではなく「データ」で品質を証明する

自社でマスクを開口修正した場合、最も重要なのは「修正の根拠」と「結果の評価」を社内に説明できるスキルです。 JTEXの通信講座（品質管理検定コースや生産技術・現場改善コース）で体系的な知識を身につければ、SPIのデータ検証や歩留まりの統計管理が論理的に行えるようになり、自社修正の取り組みを「会社の公式な基準」へと昇華させることができます。

👉現場技術者のためのスキルアップ講座一覧

作業を効率化する推奨ソフトウェア（CAM）

自社での開口形状変更、スリット追加、面積計算などを自動化・高速化するためには、専用のCAM編集ソフトの導入が効果的です。代表的な2つのソフトを紹介します。

ステンシルCAM（ダイナトロン株式会社）

【豊富なテンプレートとODB++連携で、極小部品の開口編集を劇的に効率化】 ホームベース形やスリット形などの「開口形状テンプレート」が標準搭載されており、一括変換が直感的に行えます。ODB++データと連携し、BOM情報を活用して同サイズの部品ごとに最適な開口形状を自動配置できるのが最大の強みです。参考：ステンシルCAM 製品ページ

CiCAM Metal（株式会社シーエィディプロダクト）

【直感的な操作と強力な形状置換機能で、スピーディーな自社修正を実現】 Gerberデータ（RS-274D/X）の読み込みに完全対応。既存データからのスリット・Vカット作成、XYで異なる倍率の拡大・縮小などが可能で、現場でのスピーディーな微調整に威力を発揮します。30日間の評価ライセンスで手軽に試せる点も魅力です。参考：CiCAM Metal 製品ページ
