基板表面の微細なゴミが実装不良の原因になります。印刷前・レーザー後への基板クリーナー設置で不良率0.01%を実現した戦略を解説します。

この記事でわかること

✅ なぜ微細なゴミが実装品質の「致命傷」になるのか
✅ 基板クリーナーが必要な工程（印刷前・レーザー後）とその理由
✅ 設置位置・設置方法の最適化ポイント
✅ 不良率0.01%を実現した基板クリーニング戦略の全体像
✅ 現場ですぐ実践できるクリーニング管理の基本

この記事の目次（クリックでジャンプ）

【メカニズム】なぜ微細なゴミが「致命傷」になるのか？

「たかがホコリ」と侮ってはいけません。SMTにおいて、基板表面の粉塵・レジスト粉・繊維ゴミは、以下のような深刻な不良に直結します。

影響する工程	メカニズム（なぜ悪いのか）	発生する具体的な不良
印刷工程	異物がはんだペーストの正しい着肉を阻害したり、版と基板の隙間を作ってペーストを滲ませる。	・未はんだ・ブリッジ
リフロー工程	熱で異物が炭化・ガス化し、爆発的にはんだ内部に空洞を作ったり、部品を持ち上げたりする。	・ボイド・チップ立ち
コーティング	表面の汚れが防湿材（コンフォーマルコーティング）の密着を妨げ、隙間を作る。	・密着不良 / 剥離・腐食

高密度実装や微細パターンが進む現代において、クリーニングはもはやオプションではなく、品質確保の前提条件です。

リンク

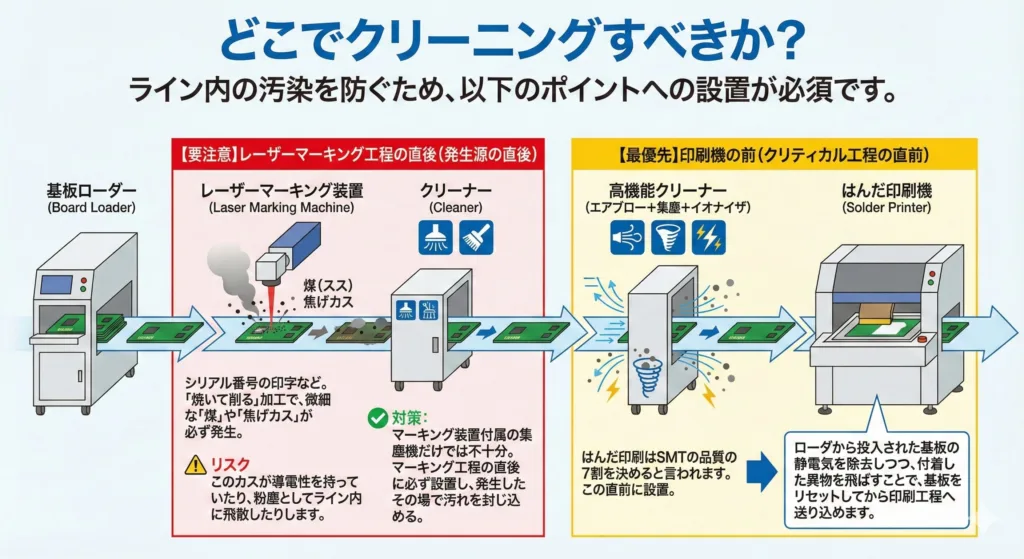

どこでクリーニングすべきか？ライン内の汚染を防ぐため、以下のポイントへの設置が必須です。

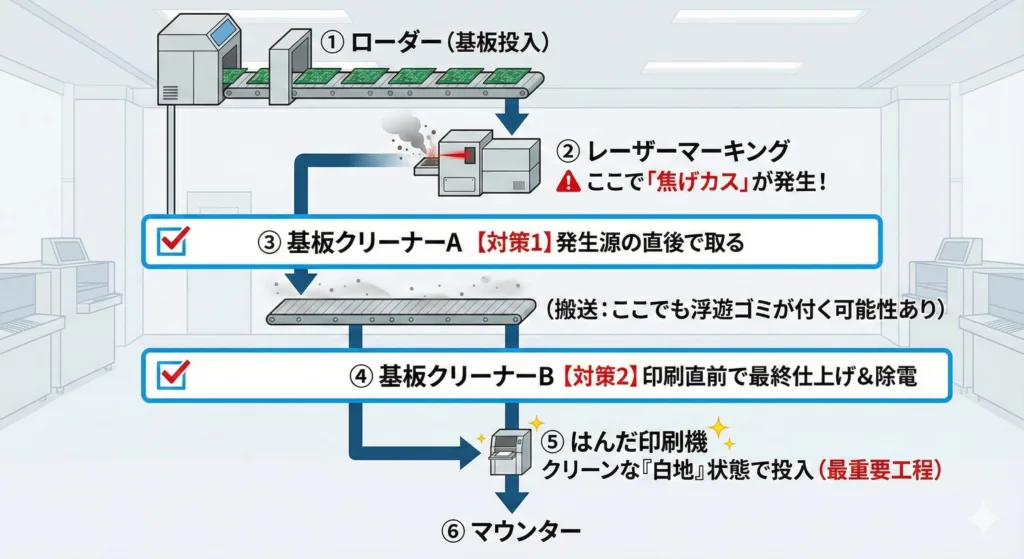

理想的なSMTライン構成図

はんだ印刷はSMTの品質の7割を決めると言われます。この直前に、エアブロー＋集塵＋イオナイザ（静電気除去）を備えたクリーナーを設置します。

ローダから投入された基板の静電気を除去しつつ、付着した異物を飛ばすことで、基板をリセットしてから印刷工程へ送り込めます。

シリアル番号の印字などで普及しているレーザーマーキングですが、これは基板表面を**「焼いて削る」加工です。

そのため、微細な「煤（スス）」や「焦げカス」が必ず発生します。

項目	詳細内容
⚠ リスク	・発生したカスが導電性を持っている場合がある（ショートの原因）。・粉塵としてライン内に飛散し、周辺の基板も汚染する。
✅ 対策	・装置付属の集塵機だけでは除去しきれないと認識する。・マーキング工程の直後（次工程に流す前）に必ずクリーナーを設置し、　発生したその場で汚れを封じ込める。

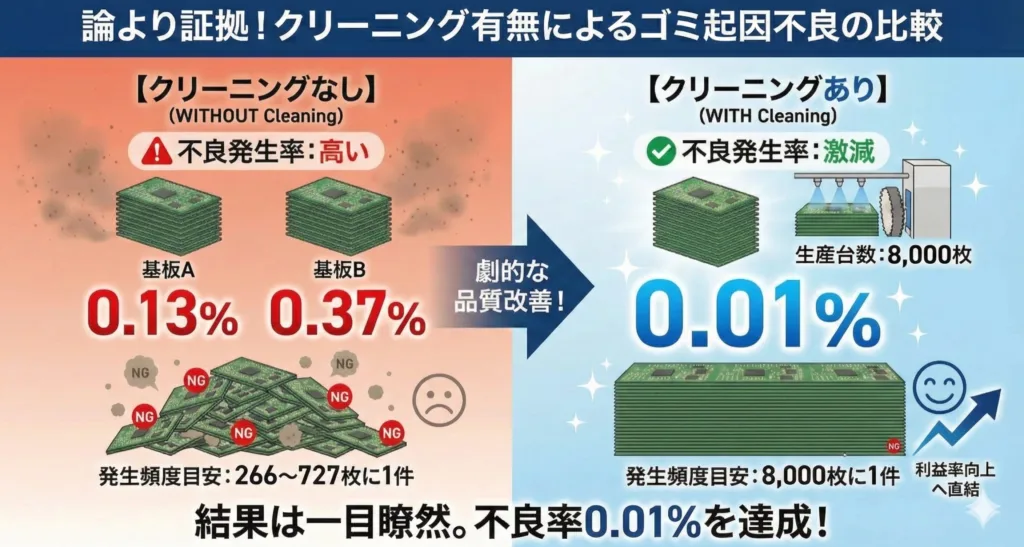

論より証拠。私の管理する現場で、クリーニングラインを導入した際の効果測定データです。

▼ クリーニング有無によるゴミ起因不良の比較

結果は一目瞭然です。
クリーニングを実施することで、不良率は 0.01% まで低下しました。
未実施の場合と比較すると、劇的な品質改善が見られます。
これは、工場の利益率にも直結する重要な成果です。

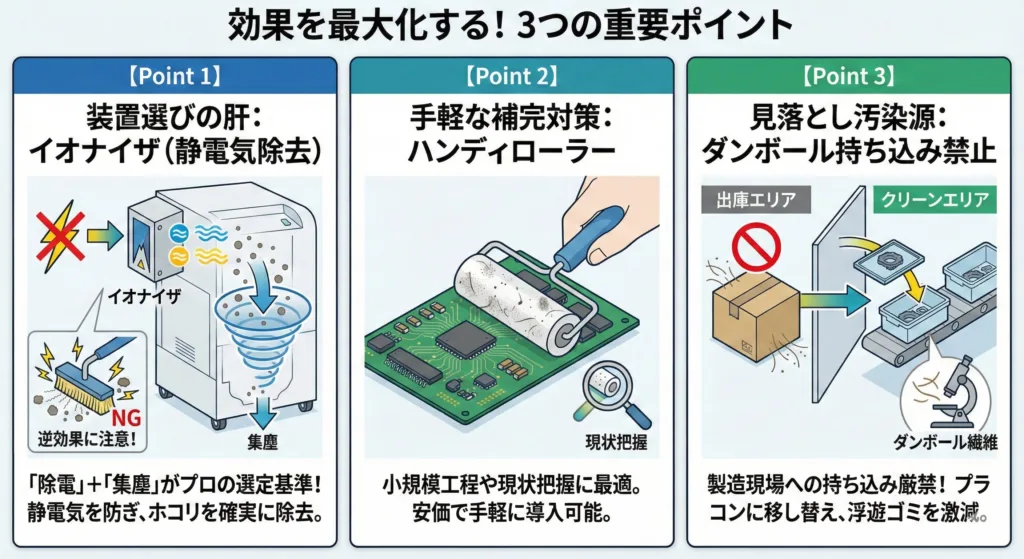

効果を最大化するために、以下の「3つのポイント」を押さえてください。

ラインに導入する装置選びでは「イオナイザ」の有無が重要です。単にブラシで擦るだけでは、逆に摩擦で静電気が発生し、周囲のホコリを吸い寄せてしまう「逆効果」になりかねません。「除電」と「集塵」がセットになっていることが、プロの選定基準です。

ライン導入前の調査や、セル生産などの小規模工程では、ハンディタイプの粘着ローラーが有効です。

リンク

クリーニングローダーで回収されたゴミを顕微鏡で観察すると、「ダンボールの繊維」が多く含まれています。

対策: 「製造現場（クリーンエリア）へのダンボール持ち込み禁止」を徹底する。部品出庫エリアでダンボールから取り出し、プラコン等に移し替えてから工程へ搬入するだけで、浮遊ゴミは激減します。

リンク

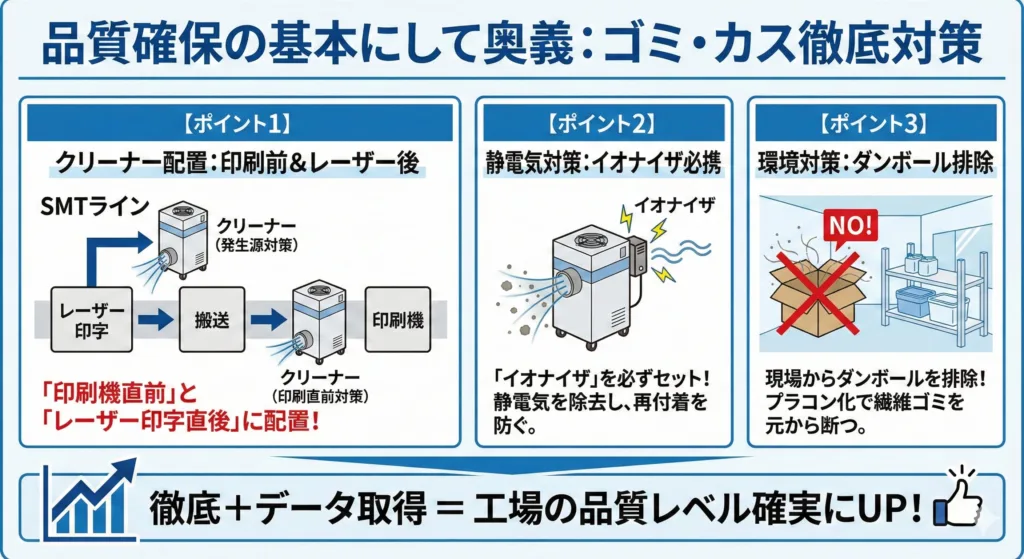

基板実装品質において、ゴミ、シルクカス、レーザーの焦げカス対策は基本にして奥義です。

カテゴリ	実践内容
① 設置場所	「印刷機直前」と「レーザー印字直後」にクリーナーを配置する
② 必須機能	静電気対策（イオナイザ）を必ずセットにする
③ 環境対策	現場からダンボールを排除する

これらを徹底し、データを取ることで、工場の品質レベルは確実に一段階上がります。
